光纤光栅传感器

光纤光栅传感器是—种基于光纤布拉格光栅（ FBG）技术的高精度传感器，通过测量光栅反射或透射波长的变化来检测应变、温度、压力等物理量。具有现场无源、抗电磁干扰、耐腐蚀、高灵敏度、分布式测量等优点，广泛应用于结构健康监测、航空航天、石油化工等领域。

产品参数

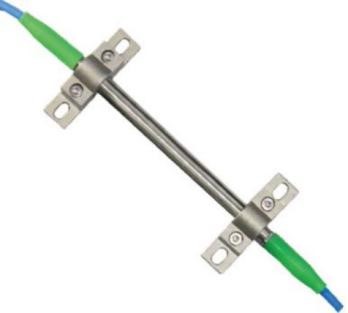

光纤光栅表面式应力传感器
量 程（µε） -1500 至 + 1000
灵敏度 0.1%F.S.
精 度 0.5%F.S.
反射率（%） ≥90
尺 寸（mm） Ø13×126
中心波长（nm） 1525~1565
安装方式 夹具固定安装
产品用途：在混凝土浇筑后固定于混凝土结构表面对结构进行应力监测

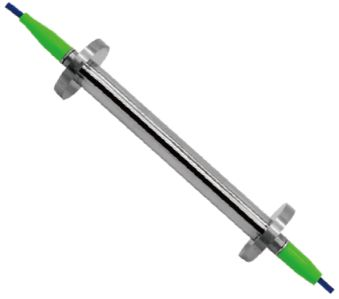

光纤光栅埋入式应力传感器
量 程（µε） -1500 至 + 1000
灵敏度 0.1%F.S.
精 度 0.5%F.S.
反射率（%） ≥90
尺 寸（mm） Ø13×126
中心波长（nm） 1525~1565
安装方式 夹具固定安装
产品用途：在混凝土浇筑前埋置于混凝土结构内部对混凝土结构进行应力监测。外置隔绝桶后可作为无应力计使用。

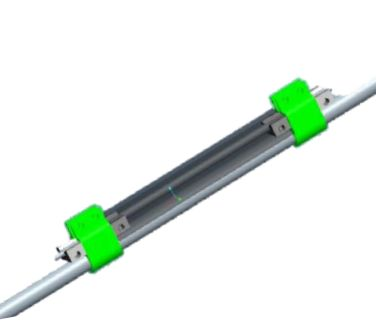

光纤光栅钢筋计
量 程（µε） -200 至 + 300
灵敏度 0.1%F.S.
精 度 0.5%F.S.
反射率（%） ≥90
尺 寸（mm） 长度600，可定制
中心波长（nm） 1525~1565
适用钢筋直径 焊接或夹具固定
产品用途：在混凝土浇筑前与混凝土结构内钢筋可靠固定对钢筋进行应力监测。
光纤光栅温度传感器
量 程（℃） -400 至 80
灵敏度 ±0.1℃或0.1%F.S.
精 度 ±0.5℃或0.5%F.S.
反射率（%） ≥90
尺 寸（mm） Ø14×117
中心波长（nm） 1525~1565
安装方式 表面或预埋安装
产品用途：安装于混凝土表面或埋入混凝土结构内进行温度监测。

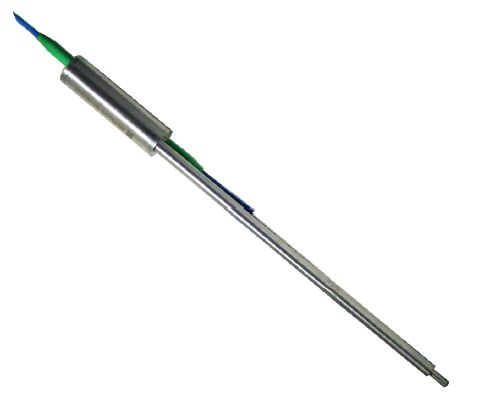

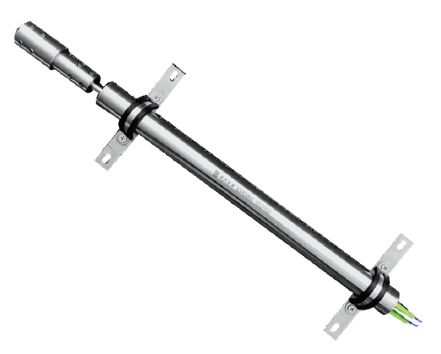

光纤光栅位移计
量 程（mm） 150至150，可定制
灵敏度（mm） ±0.1或0.1%F.S.
精 度（mm） ±0.5或0.5%F.S.
反射率（%） ≥90
尺 寸（mm） Ø28×280/340/390
中心波长（nm） 1525~1565
安装方式 夹具固定或封装埋入
产品用途：
用于监测接触结构之间的位移变化。
当表面安装时，为表面式光纤光栅侧缝计；
当钻孔埋入时，可通过尾部自锁锚定装置与密封封装做埋入式侧缝计；当经过特定的封装与串接方式进行组装后，可作为多点位移计使用。

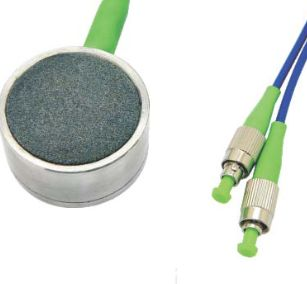

光纤光栅渗压计
量 程（MPa） ≥0.2
灵敏度 0.1%F.S.
精 度 0.5%F.S.
反射率（%） ≥90
尺 寸（mm） Ø50×22
中心波长（nm） 1525~1565
安装方式 钻孔预埋安装
产品用途：安装在隧道、大坝等衬砌内部监测结构的渗水压力情况。
光纤光栅土压力计
量 程（MPa） ≥0.2
灵敏度 0.1%F.S.
精 度 0.5%F.S.
反射率（%） ≥90
尺 寸（mm） Ø117×14
中心波长（nm） 1525~1565
安装方式 表面或预埋安装
产品用途： 安装于接触面监测接触压力， 或钻孔埋入监测土压力。

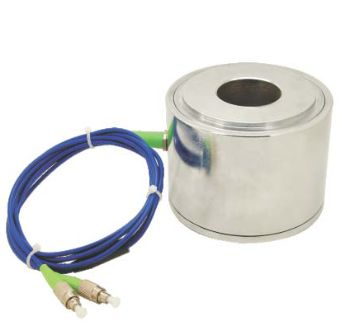

光纤光栅测力环

量 程（kN）

 ≥100,可定制
灵敏度 0.1%F.S.
精 度 0.5%F.S.
反射率（%） ≥90
尺 寸（mm） 定制
中心波长（nm） 1525~1565
安装方式 体外安装
产品用途：用于大桥主缆（锚固端）、斜拉索、预应力索等索力监测。

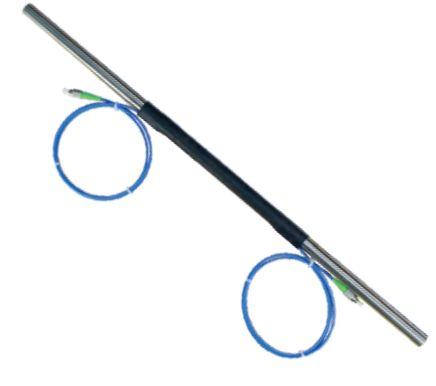

光纤光栅植入式索力传感器
量 程（µε） 4500（可定制）
灵敏度（mm） 0.1%F.S.
精 度（mm） 0.5%F.S.
反射率（%） ≥90
尺 寸（mm） 定制
中心波长（nm） 1525~1565
安装方式 植入于索体内部
产品用途：埋置于索体内部监测斜拉索、大桥主缆、预应力钢绞线等索力情况与索体温度情况。
注意事项：植入索体内部安装时，安装需长度不小于30cm、高度不小于2cm的安装空间，安装后需具备传感器尾纤出线条件，具体情况需定制处理。
光纤光栅大应变钢结构传感器
量 程（µε） 8000（可定制）
灵敏度 0.1%F.S.
精 度 0.5%F.S.
反射率（%） ≥90
尺 寸（mm） 定制
中心波长（nm） 1525~1565
安装方式 焊接或胶粘安装
产品用途：安装于钢结构表面（平面，非平面需找平处理）监测钢结构应力情况。焊接时，传感器封装材质需与被焊接钢材标号相同。
光纤光栅角度计
量 程（°） ±5
灵敏度（mm） 0.1%F.S.
精 度（mm） 0.5%F.S.
反射率（%） ≥90
尺 寸（mm） Ø13×126
中心波长（nm） 1525~1565
安装方式 夹具固定安装
产品用途：安装在结构表面监测结构的角度错位情况。可根据定制的传感器标距利用三角函数换算为结构错位位移。
光纤光栅静力水准仪
量 程（mm） 100（可定制）
灵敏度 ±0.1mm或0.1%F.S.
精 度 ±0.5mm或0.5%F.S.
反射率（%） ≥90
尺 寸（mm） Ø65×168
中心波长（nm） 1525~1565
安装方式 表面安装
产品用途：用于监测结构的竖向变形（相对沉降）情况。
