分布式监测光缆

分布式监测光缆是利用光在光纤中的散射效开发的监测传感产品，利用光纤作为传感介质，利用光在光纤中的散射波长/频率与应变、温度等物理参数具有线性关系的特点，实时测量沿光纤分布的应变、温度、振动等变化。具有长距离、高精度、抗电磁干扰、耐腐蚀等优点 ，广泛应用于桥梁 、隧道 、管道 、大坝等大型结构的健康监测与安全评估。

产品参数
中心管轻型感测光缆感器

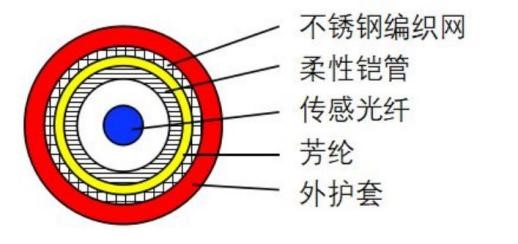

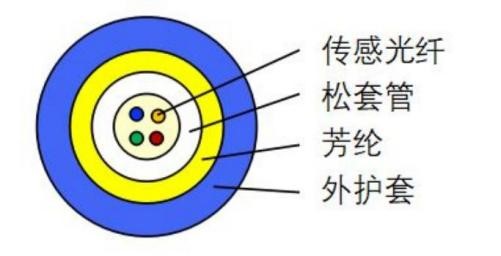

2-1.jpg 2-2.jpg
按截面类型分：A 类 按截面类型分： B 类

产品特点：

  • 传感光纤居于中心位置，结构小、重量轻、施工方便；
  • A 类为全介质非金属型，结构小重量轻， 尤其适用于强电场强磁场环境；
  • B 类为柔性铠装型，机械性能优异， 防护性能好， 易于布放；
  • 传感光纤类型根据具体监测需求选用， —般测温采用多模 A1b 型，测振动和应变选用单模 G.652 型，特殊应用可选耐高温光纤、保偏光纤等；
  • 护套根据应用场景，可选 PE 、 LSZH 、 PVC、尼龙、 TPU、铁氟龙等材料；
  • 中心管轻型感测光缆可通常用于分布式温度、振动监测。

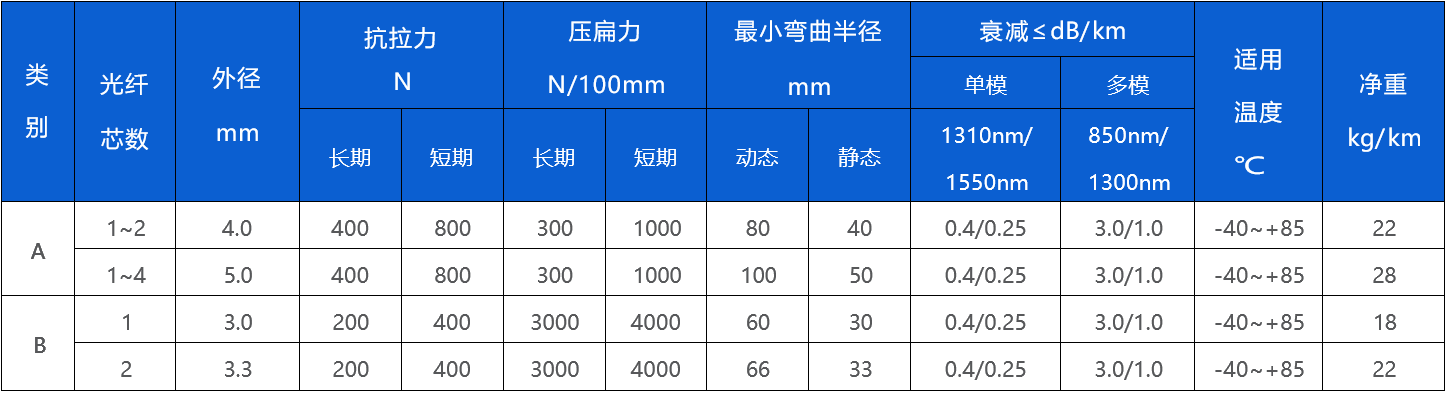

产品机械性能参数：


产品监测性能参数：

  • 标称应变监测量程为 5000 με , 灵敏度 1‰F.S，精度 5‰F.S，特种参数可定制；
  • 标称温度监测量程为-40~80℃, 灵敏度 0.1℃, 精度± 0.5℃, 特殊参数可定制。
中心管加强型感测光缆

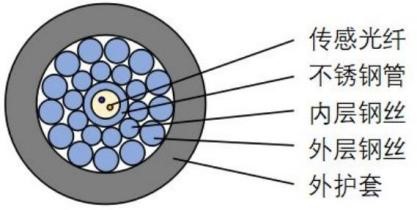

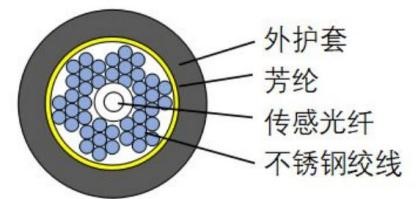

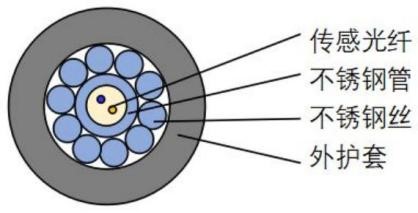

2-4.jpg 2-5.jpg 2-6.jpg
按截面类型分：A 类 按截面类型分： B 类 按截面类型分： C 类

产品特点：

  • 传感光纤居于中心位置，外层加强件保证优异的机械性能；
  • A 类为单层铠装型，较为轻便，适用于大多数应用环境；
  • B 、C 类为多层铠装型，机械性能更加优异， 防护性能好， 适用于较恶劣环境；
  • 传感光纤类型根据具体监测需求选用， —般测温采用多模 A1b 型，测振动和应变选用单模 G.652 型，特殊应用可选耐高温光纤、保偏光纤等；
  • 护套根据应用场景，可选 PE 、 LSZH 、 PVC、尼龙、 TPU、铁氟龙等材料。
  • 中心管轻型感测光缆可通常用于分布式应力、温度、振动监测。

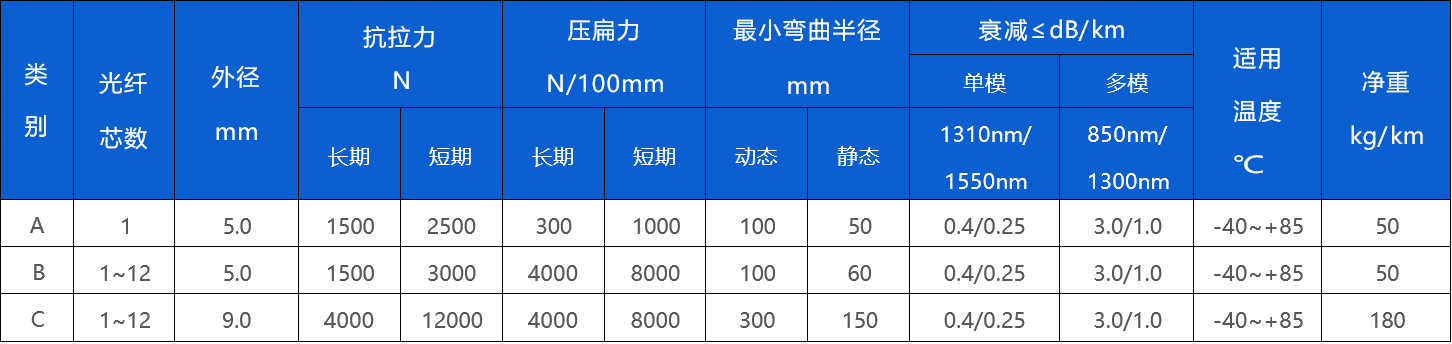

产品机械性能参数：


产品监测性能参数：

  • 标称应变监测量程为 5000 με , 灵敏度 1‰F.S，精度 5‰F.S，特种参数可定制；
  • 标称温度监测量程为-40~80℃, 灵敏度 0.1℃, 精度± 0.5℃, 特殊参数可定制。
层绞型感测光缆

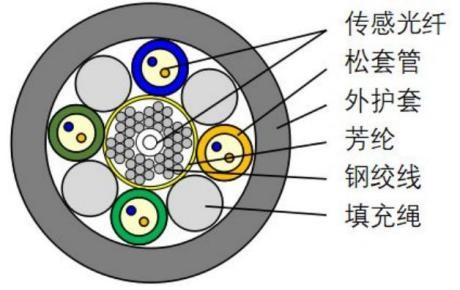

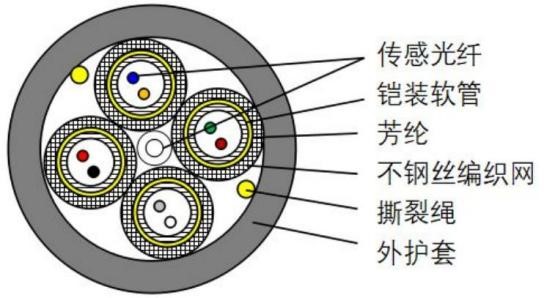

2-8.jpg 2-9.jpg
按截面类型分：A 类 按截面类型分： B 类

产品特点：

  • 传感光纤居于中心和外围位置，具有尺寸重量适中、多参数感测功能， 并具有可集合通信光纤—次敷设， 显著降低施工成本的优点；
  • A 类为松套管型，容纤芯数较大， 适用于需要集合通信和传感的大芯数需求场景；
  • B 类为柔性铠装型，抗拉抗压机械性能优异， 防护性能好， 易于布放；
  • 传感光纤类型根据具体监测需求选用， —般测温采用多模 A1b 型，测振动和应变选用单模 G.652 型，特殊应用可选耐高温光纤、保偏光纤等；
  • 护套根据应用场景，可选 PE 、 LSZH 、 PVC、尼龙、 TPU、铁氟龙等材料;
  • 中心管轻型感测光缆可通常用于分布式应力、温度、振动监测。

产品机械性能参数：


产品监测性能参数：

  • 标称应变监测量程为 5000 με , 灵敏度 1‰F.S，精度 5‰F.S，特种参数可定制；
  • 标称温度监测量程为-40~80℃, 灵敏度 0.1℃, 精度± 0.5℃, 特殊参数可定制。
一字轻型感测光缆

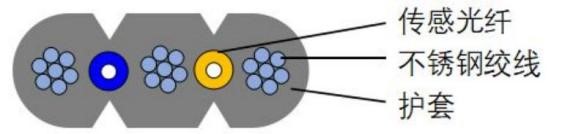

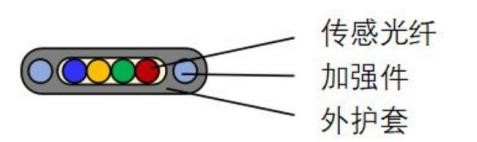

2-11.jpg 2-12.jpg
按截面类型分：A 类 按截面类型分： B 类

产品特点：

  • 传感光纤居于中心位置，结构小、重量轻、施工方便；
  • A 类为光纤带型，结构小重量轻，尤其适用于强电场强磁场环境；
  • B 类为绞线加强型，抗拉抗压机械性能优异， 防护性能好， 易于布放；
  • 传感光纤类型根据具体监测需求选用， —般测温采用多模 A1b 型，测振动和应变选用单模 G.652 型，特殊应用可选耐高温光纤、保偏光纤等；
  • 护套根据应用场景，可选 PE 、 LSZH 、 PVC、尼龙、 TPU、铁氟龙等材料。
  • 中心管轻型感测光缆可通常用于分布式应力、温度、振动监测。

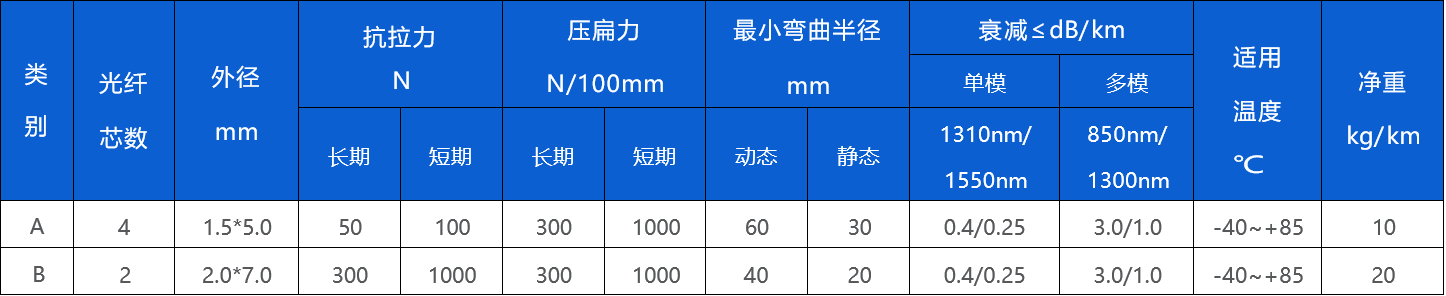

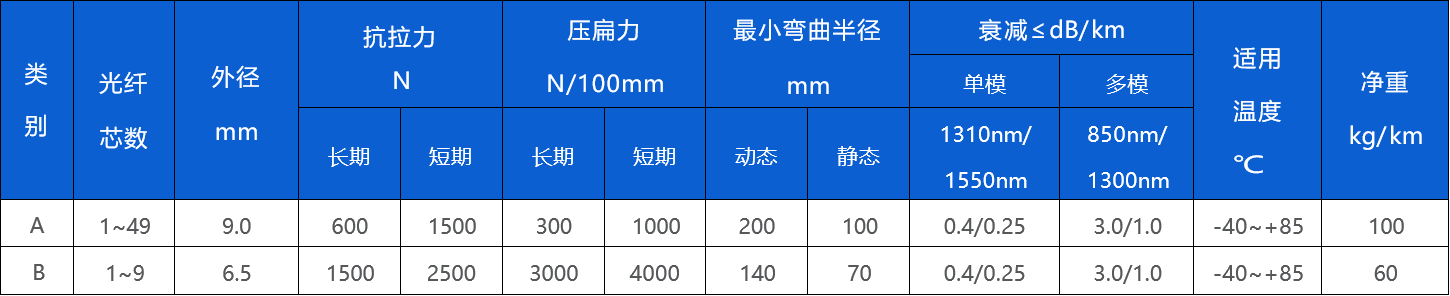

产品机械性能参数：


产品监测性能参数：

  • 标称应变监测量程为 5000 με , 灵敏度 1‰F.S，精度 5‰F.S，特种参数可定制；
  • 标称温度监测量程为-40~80℃, 灵敏度 0.1℃, 精度± 0.5℃, 特殊参数可定制。

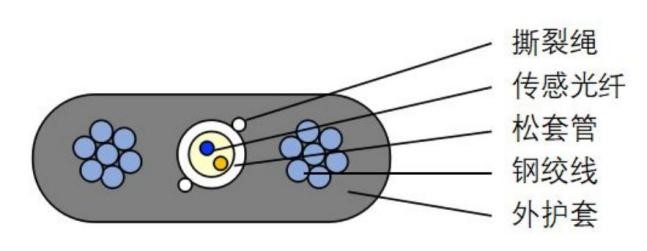

一字加强型感测光缆

产品特点：

  • 传感光纤居于中心位置，结构小、重量轻、施工方便；
  • A 类为全介质非金属型，结构小重量轻， 尤其适用于强电场强磁场环境；
  • B 类为柔性铠装型，抗拉抗压机械性能优异， 防护性能好， 易于布放；
  • 传感光纤类型根据具体监测需求选用， —般测温采用多模 A1b 型，测振动和应变选用单模 G.652 型，特殊应用可选耐高温光纤、保偏光纤等；
  • 护套根据应用场景，可选 PE 、 LSZH 、 PVC、尼龙、 TPU、铁氟龙等材料。
  • 中心管轻型感测光缆可通常用于分布式应力、温度、振动监测。

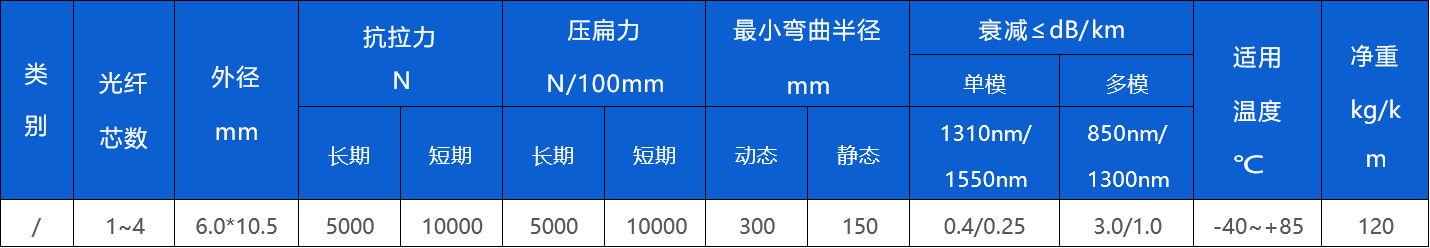

产品机械性能参数：


产品监测性能参数：

  • 标称应变监测量程为 5000 με , 灵敏度 1‰F.S，精度 5‰F.S，特种参数可定制；
  • 标称温度监测量程为-40~80℃, 灵敏度 0.1℃, 精度± 0.5℃, 特殊参数可定制。
